一、 前言

精密儀器設備通常具有高價值、高精度、低抗振性及對環境敏感（溫濕度、潔凈度）的特點。在運輸過程中，路面顛簸、車輛啟停、溫濕度變化及裝卸操作不當都可能導致設備精度喪失、部件損壞甚至報廢。因此，運輸方案的核心在于 “防震、控溫、恒濕、實時監控”。

二、 運輸前的評估與方案設計

在啟動運輸前，必須成立專項小組對設備進行物理特性分析：

設備調研：

重心位置：確定設備重心，防止運輸中側翻。

脆弱點：識別光學鏡頭、電路板接口、真空腔體等易損部位。

允許參數：明確設備能承受的最大加速度（G值）、溫度波動范圍和相對濕度要求。

路線勘察：

避開道路限高、限重路段、顛簸的鄉道及施工區域。

規劃途中的?？奎c，考慮過夜停車安全及極端天氣應急預案。

三、 專業包裝技術

包裝是運輸安全的第一道防線，需采用“三級包裝體系”：

1. 一級包裝（靜電屏蔽/防潮）

材料：鋁箔防潮袋、防靜電屏蔽袋。

操作：將設備主體密封，內置高吸濕性干燥劑，防止電路板受潮短路及光學鏡頭霉變。

2. 二級包裝（緩沖保護）

材料：聚氨酯泡沫（現場發泡）、高密度海綿、氣墊減震系統。

關鍵工藝：

全模塑包裝：對于不規則設備，使用發泡機現場制作與設備輪廓100%貼合的模具，消除空隙。

真空固定：將設備放置在真空固定平臺上，利用大氣壓鎖死設備位移。

3. 三級包裝（外部防護）

箱體選擇：

航空專用箱：符合ATA（美國航空運輸協會）標準，重量輕、強度高。

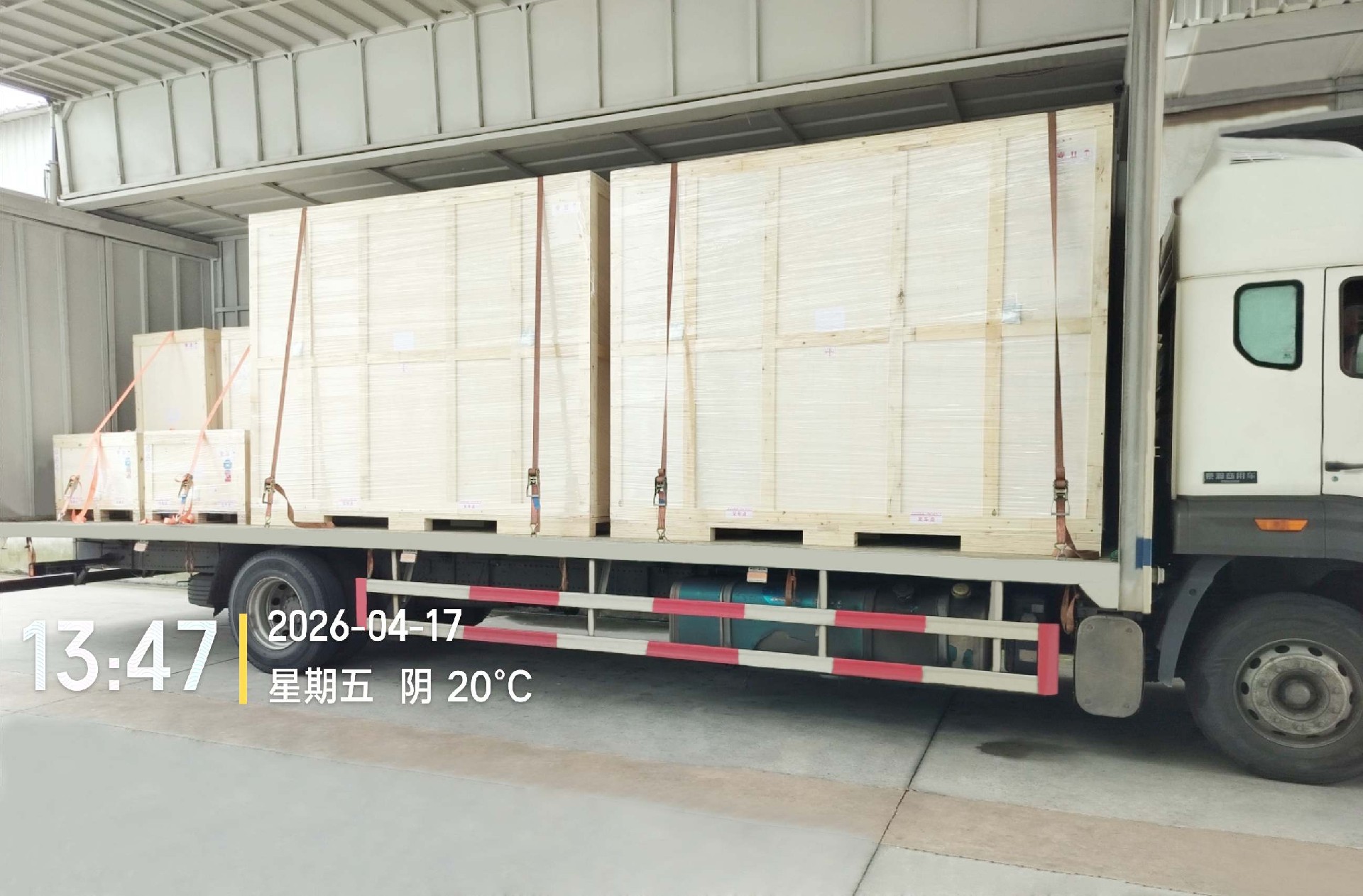

膠合板木箱：必須使用免熏蒸復合板，厚度不低于15mm，龍骨采用鋼帶拉緊。

防水處理：箱體底部需鋪設防水油氈，頂部采用“屋脊式”結構防止積水滲入。

四、 運輸工具與溫控管理

1. 車輛選型

首選：氣墊減震車（Air-Ride）。氣囊懸架相比鋼板彈簧，可將高頻振動衰減90%以上。

廂體要求：全封閉、防塵、具備雙向控溫（制冷與加熱）功能。

禁止：使用平板車或普通高欄車（無法防塵防雨）。

2. 環境控制

廂體內需配備 “黑匣子”級溫濕度記錄儀。

目標參數：通常要求溫度控制在 18℃ ~ 25℃，濕度控制在 40% ~ 60% RH（視具體設備調整）。

使用隔板將設備與廂體金屬壁隔開，防止冷凝水形成。

五、 裝卸與固定作業（高風險環節）

超過70%的運輸損壞發生在裝卸環節。

1. 起吊與搬運

禁止：使用普通尼龍吊帶直接捆綁設備本體。

正確做法：使用設備自帶的專用吊環，或采用吊梁（平衡梁）配合吊帶，確保四角受力均勻。

工具：使用氣墊懸浮搬運平臺或萬向輪，在進入車廂或電梯時實現無振動移位。

2. 車內緊固

綁扎點：使用車廂地鈴和強尼帶，配合緩沖墊。

力學要求：必須能夠抵抗縱向（行車方向）0.8g加速度和橫向0.5g加速度的沖擊。

限位器：在設備前后左右四個方向加裝木制三角塞或充氣氣囊，杜絕運輸中的微小位移。

六、 在途監控與應急預案

1. 實時監控系統

GPS+振動傳感器：每5分鐘回傳一次位置，同時記錄三維（X/Y/Z軸）振動曲線。一旦瞬間沖擊超過預設閾值（如>5G），系統自動報警。

門磁監控：防止中途非法開箱。

2. 應急預案

車輛故障：預備至少2臺備用牽引車頭，在200公里半徑內隨時待命。

道路封閉：配備高精度導航及路況實時改道方案。

極端天氣：如遇暴雪或高溫紅色預警，立即?？恐练?wù)區溫控庫房等待。

七、 交付與驗收

開箱前檢測：

在客戶現場靜置2-4小時，讓設備溫度與室溫平衡，防止結露。

客戶檢查外箱是否有破損或穿刺痕跡。

數據導出：

現場導出全程的振動記錄儀和溫濕度記錄儀數據，作為運輸質量證明。

通電測試：

由專業工程師在清潔環境下拆包，進行通電自檢及精度復測。若參數偏離，啟動保險理賠流程。

八、 總結

一套成功的精密儀器運輸方案，是機械工程、包裝工程與物流管理的結合體。它不僅僅是“把A點物品搬到B點”，而是創建一個可移動的微型潔凈實驗室。建議企業在選擇物流供應商時，務必考察其是否具備TAPA（運輸資產保護協會）認證或精密設備運輸專項險的承保能力。
